变电站电源解决方案

1. 变电站电力专用不间断电源（UPS）系统解决方案

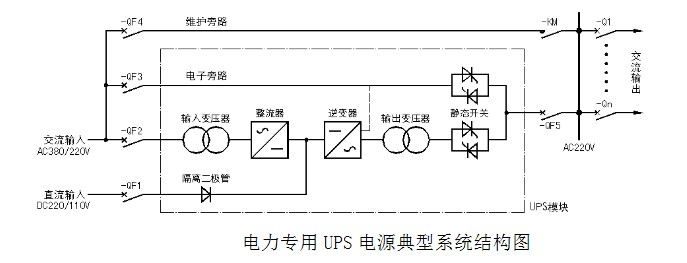

    电力专用UPS是针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能 。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电，当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。

在可靠性要求更高的变电站中，可采用1+1双机热备份或者N+1多机热备份方式供电。

2. 变电站直流电源系统解决方案
    变电站直流电源作用是为给变电站内的信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供稳定不间断的直流电源。随着科学技术的不断发展，变电站内设备的也不断的升级更新，出现无人值守变电站、智能化变电站，在这样一个大的趋势下，对变电站内的“心脏”----直流系统也提出了更高的要求。用户需要的不再仅仅是为变电站提供直流电源，而且还需要直流电源系统提供的电源更为可靠，保证系统供电的连续不间断，并且需要其可实现智能化、使用维护简单化的需求。

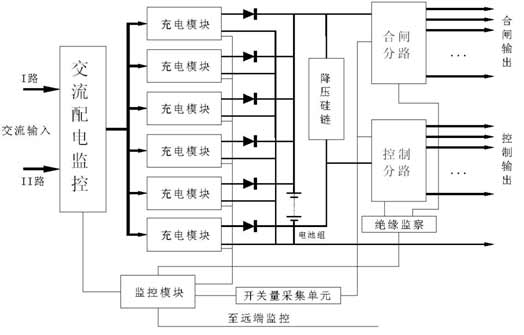

变电站直流的电源系统结构图
系统特点
1.高智能化产品
1.1 系统采用分散控制系统，模块化结构，组屏简单，配置灵活；
1.2 备有8个通讯口，可以接入多种外部智能设备；
1.3 具有通讯端口自侦测功能，可随时查看通讯端口数据，方便现场查找问题。
1.4 可扩展支路采集系统，可以采集任何地方的支路状态，不受屏体位置限制。
1.5 监控模块采用大屏幕液晶汉字显示，可通过监控模块进行系统各个部分的参数设置。
1.6 模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。
1.7 具有“遥测、遥控、遥信、遥调”的四遥功能，实现无人值守。
1.8 蓄电池自动管理及保护，实时自动监测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能控制，设有电池过欠压和充电过流声光告警。
1.9 微机绝缘监察可多机并联运行，高可靠的CAN通讯接口组成接地选线网络，避免一台主机运行时由于主机故障造成的系统瘫痪。
2.高可靠性设计
2.1 采用开关电源的模块化设计，N+1热备份。
2.2 充电模块可以带电热插拔，平均维护时间大幅度减少。
2.3 系统关键组件全部采用高质量的进口名牌产品。
2.4 根据不同方案可选择动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。
2.5 硬件低差自主均流技术，模块间输出电流最大不平衡度小于3%。
2.6 可靠的三级防雷系统和电气绝缘措施，保证系统更安全运行 。
2.7 先进的交流切换功能，一路优先选择，两路间延时切换，保证切换过程安全可靠。
2.8 系统设计采用IEC等国际标准，有效防止现场监控系统失效现象发生。

3. 变电站交直流一体化电源解决方案
    变电站内所需电源包括直流电源、通信电源、UPS电源、交流电源等多套独立电源，对此变电站需要对各套电源单独进行设计、招标、生产、采购、专人维护等工作。多个电源系统使站用电源过于复杂，在增加了用户较大的工作量同时也需要增加相应的资源配置、多个电源系统其故障点更多、供货厂商不同使故障响应时间过长等诸多问题。对此需要针对变电站提供一套变电站各电源全方位的解决方案，达到统一化、标准的目的。使站用电源系统全面、安全、简单、可靠、智能的要求。
    根据以上需求我公司设计了一体化电源的解决办法。

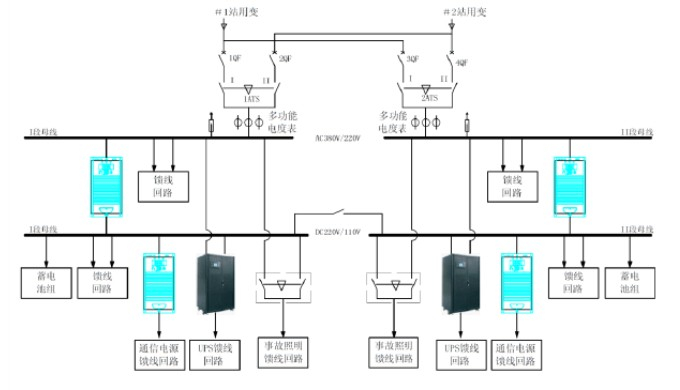

电力交流智能一体化电源系统是将交流电源、直流电源、电力UPS、通信用直流变换电源（DC/DC）及事故照明等装置组合为一体 ，共享直流电源的蓄电池组，并统一监控成套设备，智能一体化电源系统采用智能模块化设计，由统一的微机监控系统监控：直流电源、电力UPS电源、交流电源、通信电源及事故照明的各种模拟信号和开关信号，由总监控单元统一状态显示和故障处理，并可根据蓄电池组的实际运行情况进行均充，浮充自动转换，完全实现电池智能管理。

    此解决方案节约了客户采购成本，减少了设备安装空间和 系统维护人员的工作量。实现在一个平台上对整个电力电源的整体监控，解决了由不同供应商提供的各独立电源通信规约兼容的问题，提高系统维护度。并使系统的网络化和智能化进一步提高。
